煤矿场无线视频传输解决方案

作者:腾远智拓    来源:深圳市腾远智拓电子有限公司   时间:2015 -01-15

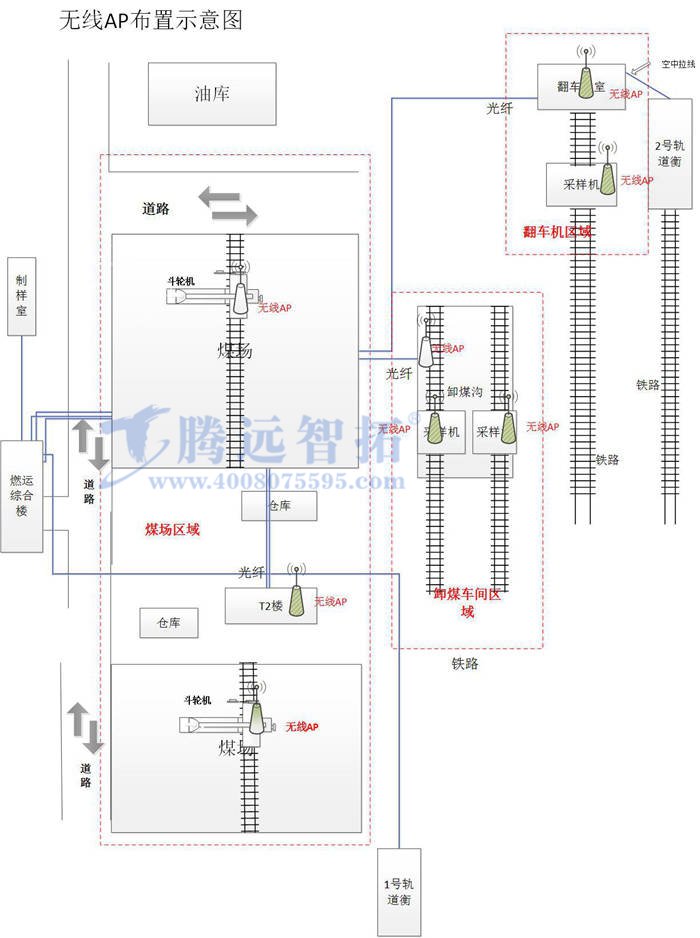

一、现场点位分布图

    此次本项目有三个区域需做无线传输:(见下图)共8个

无线传输方案

1、煤场区域
    此区域已布光纤至T2楼,
    需AP数量:T2楼楼顶一个,煤场两斗轮机各一个,共三个
    斗轮机沿轨道行进后退,距T2最大距离约500米
    主要传输数据:斗轮机上各两个高清摄像头,及时观看斗轮机运行情况的相关信息


2、卸煤车间区域
    此区域已布光纤至卸煤车间
    需AP数: 卸煤车间内壁上一个(光纤连接),两采样机各一个,共三个
    采样机沿行车前后行进,据卸煤间内壁AP最大距离500米
    主要传输数据:采样机上各安两个高清摄像头,采样机运行情况相关信息


3、翻车机区域
    此区域已布光纤至翻车机室
    需AP数:翻车机室楼顶(光纤连接),采样机一个,共二个
    采样机沿行车前后行进,据翻车机AP最大距离与200米
    主要传输数据:采样机上两个高清摄像头,查看采样机运行情况相关信息
    无线AP环境要求:最低温度至少零下30度

二、无线传输解决方案:
    煤场区域,卸煤车间区域,翻车机区域,分别有一个地方已接入光纤,我们需要把每个区的其它点的视频图像传到所在区域光纤接入点,为了传输的稳定性我们选用了5.8G的设备。煤场这边的2个斗轮机上面分别有一个球机,因为斗轮机是移动的,所以分别接一台ST5817H-N,配全向天线做为发射端,T2楼这里做全向接收,然后接入光纤。卸煤车间区域的2台采样机也是分别接一台ST5817H做为发射,光纤接入点处用一台ST581H-N配角度天线接收,翻车机区域也类似这样进行传输。

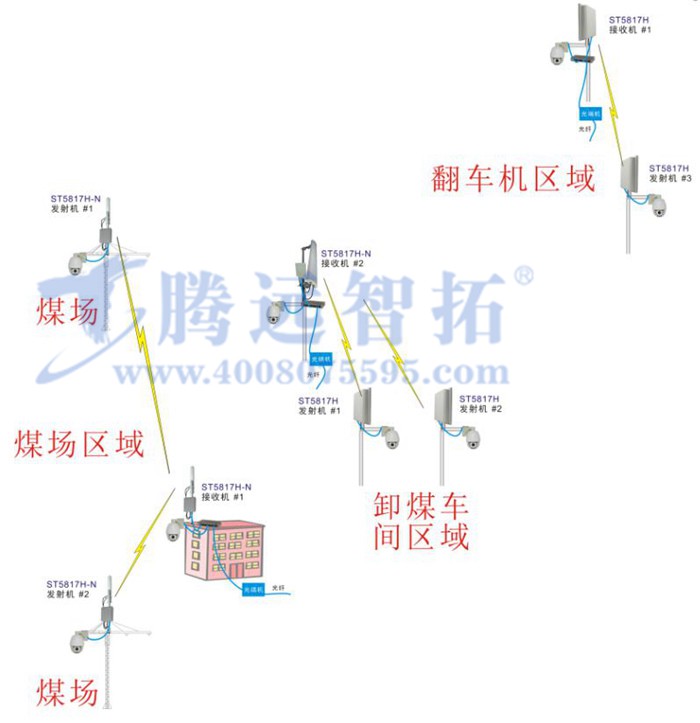

传输示意图

煤矿无线传输方案
