一、项目概况

为强化云南省绿春县黄连山自然保护区的森林防火工作，实现对森林火情的实时监测、及时预警与快速响应，本项目规划建设森林防火无线传输系统。系统通过在保护区关键区域部署监控点，结合中继传输技术，将监控信号稳定传输至保护区管理局接收点，构建覆盖全面、传输高效的森林防火监控网络。

二、系统核心架构设计

（一）监控点位布局

• 核心监控点：分别位于大平掌、丫口、杯倮、二甫、黄牛山，承担保护区不同区域的森林火情扫描侦测、视频图像采集功能，实现对保护区重点区域的全面监控。
• 关键中继点：包括主峰中继点与县城对面中继点，用于解决远距离传输中的信号遮挡问题，实现监控点与接收点之间的信号接力传输，其中杯倮到县城对面中继点的直线距离最长，达 27 公里，是系统传输的关键链路。

（二）信号传输逻辑

• · 大平掌监控点的信号先传输至主峰中继点，经主峰中继点转发至县城对面中继点；

· 二甫、黄牛山监控点的信号先汇总传输至杯倮监控点，再由杯倮监控点统一传输至县城对面中继点；

· 丫口监控点信号直接接入县城对面中继点；

· 所有监控点的信号经县城对面中继点整合后，最终传输至保护区管理局接收点，完成全链路信号传输。

（三）系统图示说明

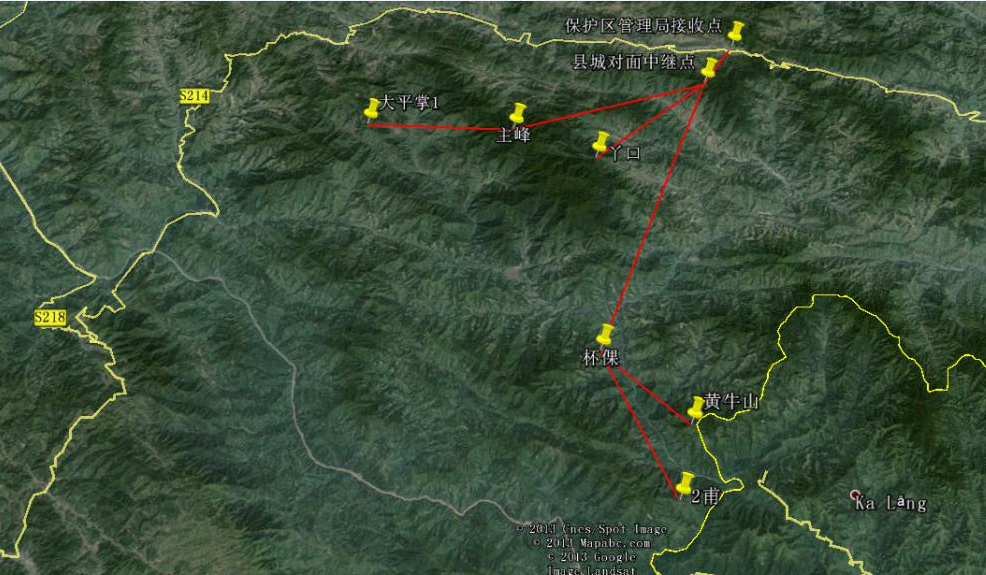

黄连山监控点、传输分布图

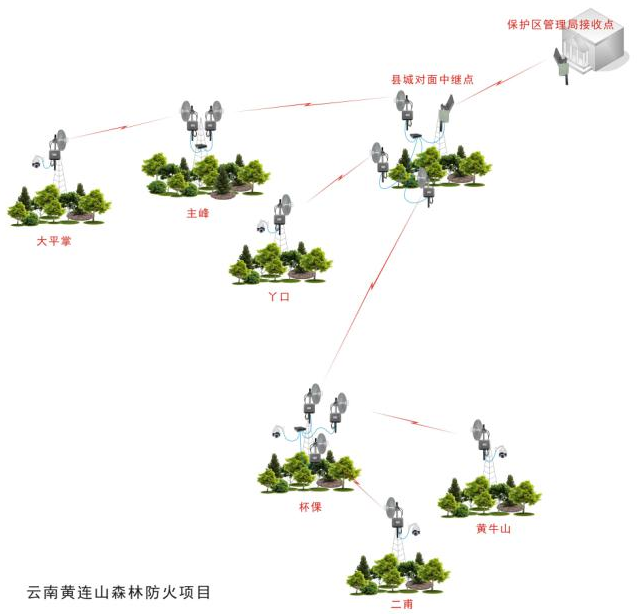

森林防火无线传输系统监控传输拓扑图

三、系统运行效果

（一）监控显示效果

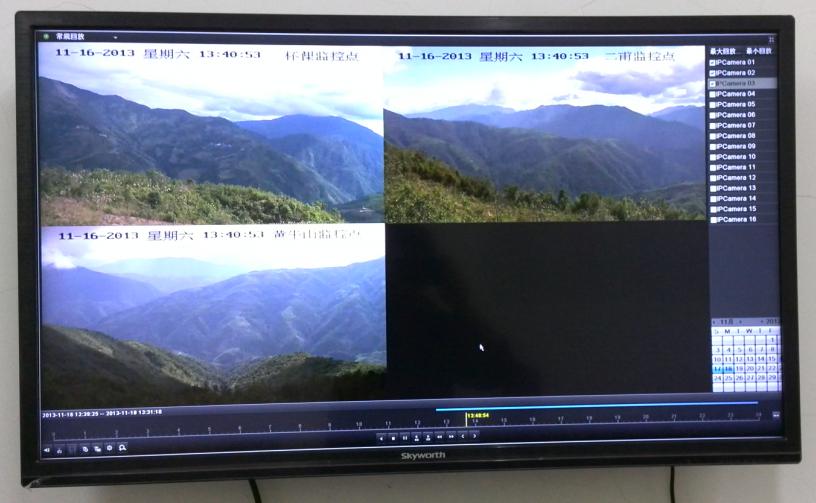

• 实时性：显示屏能同步展示各监控点的动态画面，如 2013 年 11 月 16 日 13:40:53 同时显示杯倮监控点（IPCamara 01/02）、二甫监控点（IPCamara 04/05）的实时画面，13:40:51 显示黄牛山监控点画面，时间同步性强，无明显延迟；
• 清晰度：画面可清晰识别监控区域的森林植被情况，满足火情识别、异常情况判断的需求；
• 多点位管理：显示屏支持同时接入多个 IP 摄像机（如 IPCamera 00/07/08/09/10），实现对 5 个监控点的集中监控与管理，便于工作人员实时掌握保护区整体情况。

（二）历史回放功能

监控显示屏显示效果
