中山工业区城市治安无线传输成功案例
作者：杨晶 来源：www.4008075595.com 时间：2020 -04-24
本项目落地于中山市横栏镇茂辉工业区，核心目标是强化派出所对工业区周边的治安监管能力，通过补充监控覆盖、提升警情响应效率，最终实现区域犯罪率降低。
工业区部分路口长期缺乏监控覆盖，难以满足突发警情的追溯与处置需求。传统有线视频监控系统存在显著局限性，无法适配项目场景：
- 铺设难度大：光纤线缆等有线线路易受地理环境（如建筑物、道路阻隔）影响，部分区域无法施工；
- 易损坏且维护成本高：有线线路易遭人为破坏，故障频发，后续维修需投入大量人力与时间成本。
针对上述痛点，项目采用无线传输为主、有线为辅的混合方案：通过组建专属无线传输局域网，将各监控点位的视频数据实时传回派出所监控中心；同时，对布线条件优越的近距离点位，辅以网线传输，兼顾成本与稳定性。
系统以 “采集 - 传输 - 处理” 为核心链路，主要包含三类设备：
系统整体分为前端数据采集、数据传输、显示与记录三部分，各环节协同实现 “全点位覆盖、全数据回传”：
- 核心设备：采用普通固定式摄像机，项目共部署 40 台，覆盖工业区关键路口与通道；
- 配套设施：含镜头、防护罩（保障设备全天候运行）、立杆（提升监控视野）、机柜及其他安装辅材，确保采集设备稳定落地。
结合工业区点位分散、部分区域布线困难的特点，采用 “无线为主、有线补充、中继辅助” 的传输策略：
- 传输方式选择：
- 无线传输：用于距离较远、地理阻隔多的点位，通过无线网桥实现信号传递；
- 有线传输：用于距离监控中心近、布线方便的点位，采用网线直接连接，降低信号损耗。
- 中继点位设置：因部分点位分散，无法直接与监控中心建立传输链路，特增设 3 个中继点（编号 Z1-Z3），通过 “前端→中继→监控中心” 的接力模式，确保所有点位信号稳定回传；
- 组网方式：无线传输系统支持 1 对 1（单点直连）或 1 对多（单点覆盖多点）组网，灵活适配不同点位分布场景。
- 显示设备：配备 30 寸液晶监控器（墙），支持所有视频监控图像多画面同步显示，方便执勤人员实时查看；
- 存储设备：采用 64 路 8 盘位嵌入式网络硬盘录像机，搭配 7 个 4T 监控专用硬盘，总存储容量满足 1 个月的录像数据留存，支持事后追溯与警情复盘。
系统以 “分区汇总、中继中转、集中处理” 为运行逻辑，具体流程如下：
· 区（A1-A4 点位）数据链路：A1-A4 点位的摄像机通过无线网线接入现场交换机汇总信号，由无线发射器将微波信号发送至中继点 Z1；Z1 中继设备接收并汇总信号后，直接传回监控中心交换机；
· B 区（B1-B6 点位）数据链路：B1-B6 点位的摄像机分别接入各自点位的交换机，信号分两路传输至中继点 Z2、Z3；经 Z2、Z3 中继器中转后，统一回传至监控中心交换机；
- · 后端处理：监控中心核心交换机将所有视频信号接入数字硬盘录像机，录像机自动记录视频数据（含日期、时间、摄像编号等关键信息）；执勤人员可通过计算机或录像机，随时调取任意时段、任意点位的视频图像，满足实时监控与事后查询需求。

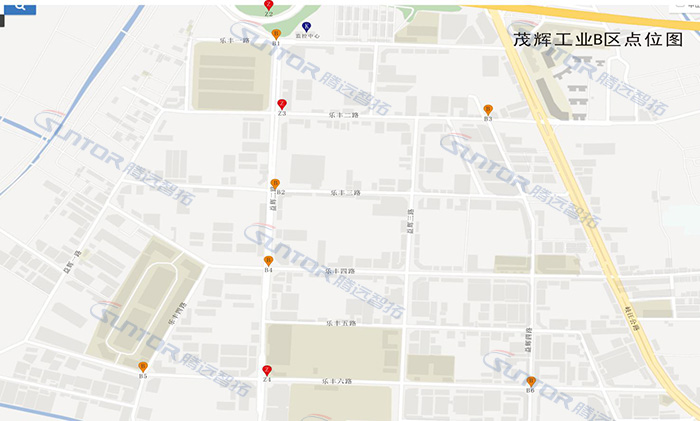

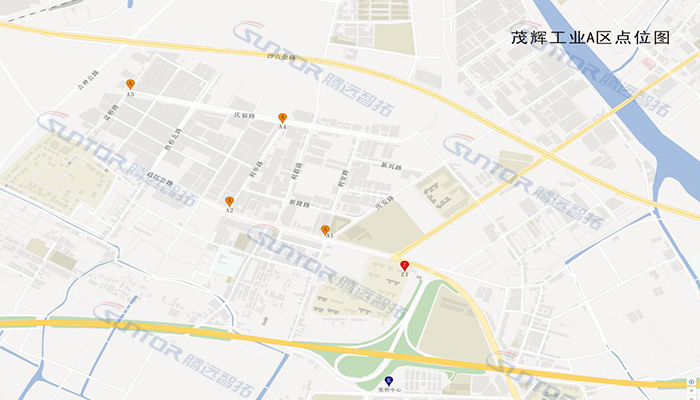

本视频安防监控系统采用数字传输技术，监控总控室设在四沙派出所（标记为 K）。前端共规划 10 个监控点位（含 40 路视频），分为 A、B 两个区域：
- 中继点：3 个，编号 Z1-Z3，分别对应 A 区、B 区的信号中转需求，确保传输链路不中断。

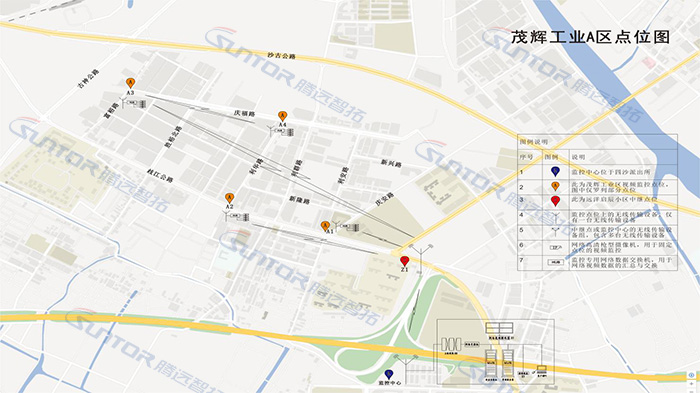

图中明确标注 A 区各监控点位（A1-A4）、中继点 Z1 与监控中心的传输路径：

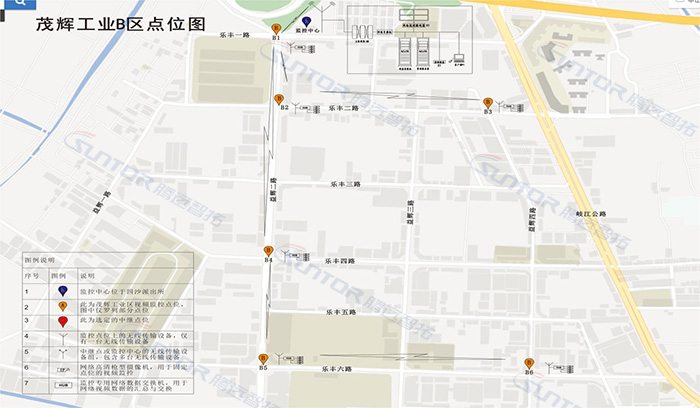

图中清晰呈现 B 区各点位（B1-B6）、中继点 Z2/Z3 与监控中心的传输逻辑：

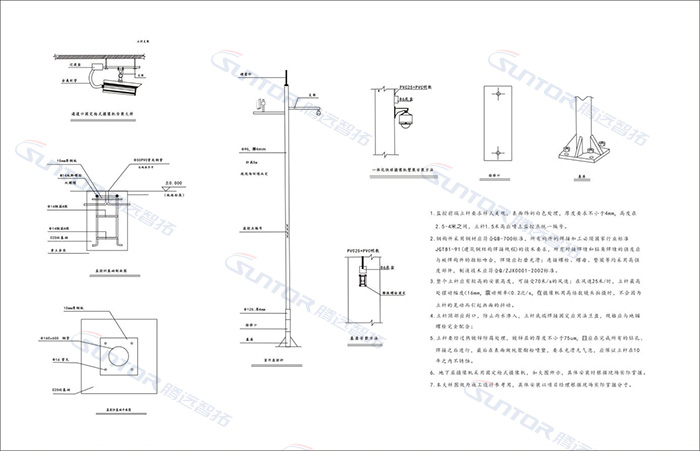

设备安装大样图为现场施工提供技术参考（最终以实际使用设备为准），核心规范包括：
现场图片直观展示项目落地效果，主要包含三类场景：

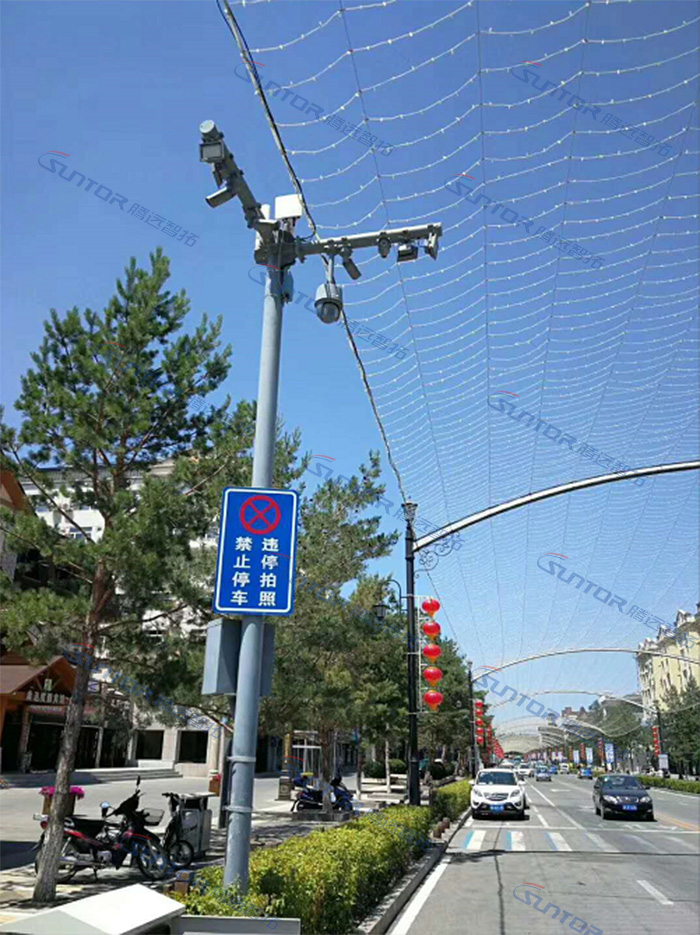

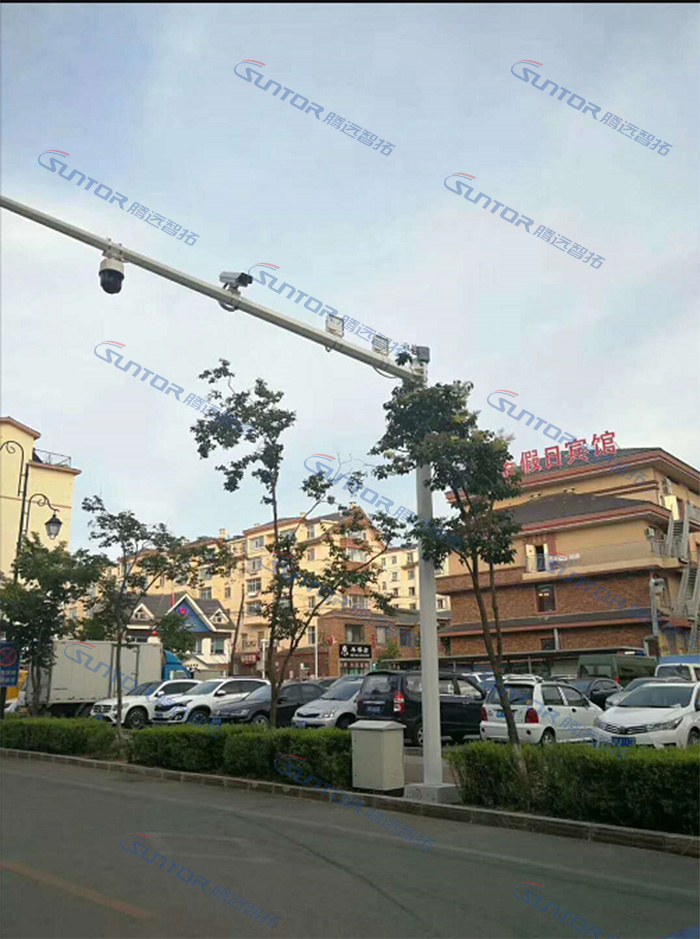

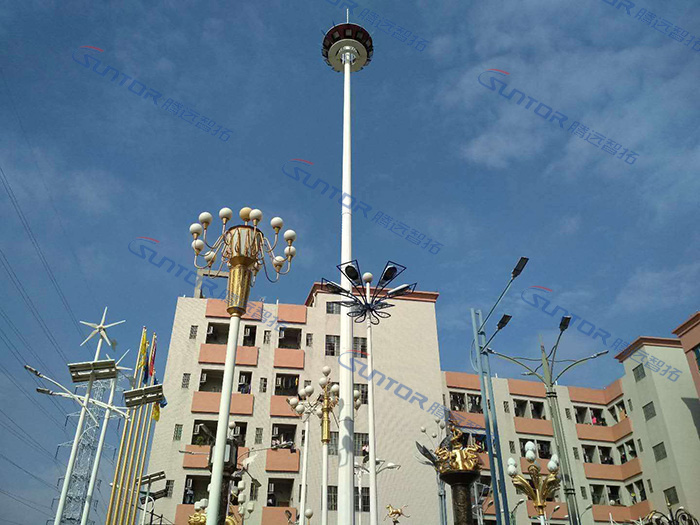

- 设备安装场景：呈现监控摄像机、立杆、中继设备等在工业区路口的实际安装状态，体现设备与周边环境的适配性；
- 标识与警示场景：如 “禁止停车 违停拍照” 等标识，结合监控设备形成 “监控 + 警示” 双重管控，强化治安威慑力；

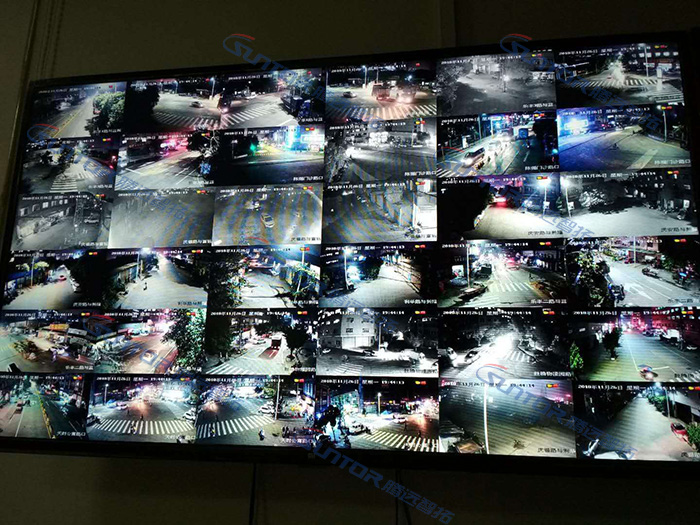

- 系统运行场景：展示监控中心监视器（墙）的实时画面，反映系统 “全点位同步显示” 的运行效果，佐证方案落地后的实际价值。
